一、PLC控制柜的概念：

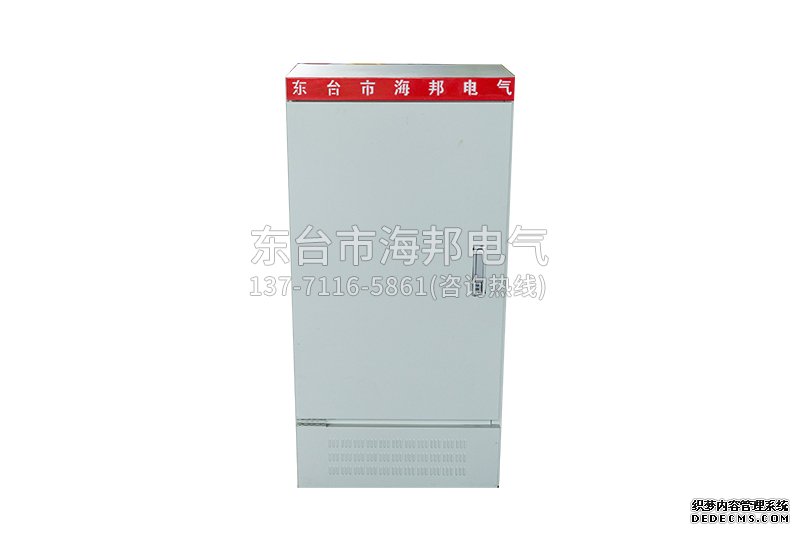

PLC控制柜是指成套的控制，可實現電機，開關的控制的電氣柜。PLC控制柜有過載、短路、缺相保護等功能。其結構緊湊、工作穩定、功能齊全，可以根據實際控制規摸大小進行組合，既可以實現單柜自動控制，也可以實現多柜通過工業以太網或工業現場總線網絡組成集散（DSC）控制系統，能適應各種大小規模的工業自動化控制場合，被廣泛應用在電力、冶金、化工、造紙、環保污水處理等行業中。
二、PLC控制柜的應用：
PLC控制柜廣泛應用在電力、冶金、化工、造紙、環保污水處理等作業中。
以上部分為PLC控制柜的基礎概念，下面海邦小編來為大家介紹一下PLC具體的組成部分以及基礎結構：
PLC控制柜的組成部分
1.空開
一個總的空氣開關，這是整個柜體的電源控制，是每個柜子都需要有的東西。
2.PLC
這個要根據工程需要選擇。如果工程小，可以直接用一個一體化的PLC；如果工程比較大，可能就需要模塊、卡件式的，同時還可能需要冗余（也就是兩套交替使用）。
3.24VDC的電源
一個24VDC的開關電源，大多數的PLC都是自帶24VDC的電源，需要根據實際情況來定是否要這個開關電源。
4.繼電器
一般PLC是可以直接將指令發到控制回路里的，但也可能先由繼電器中轉。如果你PLC的輸出口帶電是24VDC的，但是你的控制回路里畫的圖需要PLC供的節點卻是220VAC的，那么你就需要在PLC輸出口加上一個繼電器，即指令發出時繼電器動作，讓控制回路的節點接到繼電器的常開或常閉點上。這也是根據情況選擇是否使用繼電器。
5.接線端子
這個肯定是每個柜子都必不可少的東西，根據信號數量可以配置。如果只是一個單純的PLC控制柜，基本就是需要這些玩意，如果你的控制柜內還需要有其他的設備，就看情況增加。比方說你有可能要對某些現場的儀表或者小控制箱供電，可能你就得要增加空開數量?；蛘吣阋狿LC接至上位機，可能就需要增加交換機什么的。視情況而定。
PLC控制柜的基本結構
一、電源
可編程邏輯控制器的電源在整個系統中起著十分重要的作用。如果沒有一個良好的、可靠的電源系統是無法正常工作的，因此，可編程邏輯控制器的制造商對電源的設計和制造也十分重視。一般交流電壓波動在+10%（+15%）范圍內，可以不采取其它措施而將PLC直接連接到交流電網上去。
二、中央處理單元（CPU）
中央處理單元（CPU）是可編程邏輯控制器的控制中樞。它按照可編程邏輯控制器系統程序賦予的功能接收并存儲從編程器鍵入的用戶程序和數據；檢查電源、存儲器、I/O以及警戒定時器的狀態，并能診斷用戶程序中的語法錯誤。
當可編程邏輯控制器投入運行時，首先它以掃描的方式接收現場各輸入裝置的狀態和數據，并分別存入I/O映象區，然后從用戶程序存儲器中逐條讀取用戶程序，經過命令解釋后按指令的規定執行邏輯或算數運算的結果送入I/O映象區或數據寄存器內。等所有的用戶程序執行完畢之后，最后將I/O映象區的各輸出狀態或輸出寄存器內的數據傳送到相應的輸出裝置，如此循環運行，直到停止運行。
為了進一步提高可編程邏輯控制器的可靠性，近年來對大型可編程邏輯控制器還采用雙CPU構成冗余系統，或采用三CPU的表決式系統。這樣，即使某個CPU出現故障，整個系統仍能正常運行。
三、存儲器
存放系統軟件的存儲器稱為系統程序存儲器。
存放應用軟件的存儲器稱為用戶程序存儲器。
四、輸入輸出接口電路
1.現場輸入接口電路由光耦合電路和微機的輸入接口電路，作用是可編程邏輯控制器與現場控制的接口界面的輸入通道。
2.現場輸出接口電路由輸出數據寄存器、選通電路和中斷請求電路集成，作用可編程邏輯控制器通過現場輸出接口電路向現場的執行部件輸出相應的控制信號。
